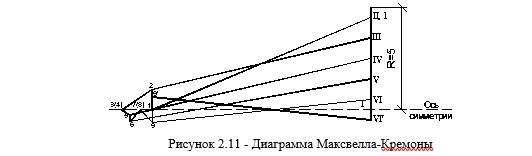

Ж/б ферма с жесткими узлами представляет собой статически неопределимую систему. На основании опыта проектирования и эксплуатации установлено, что продольные усилия в элементах пояса и решетки фермы слабо зависят от жесткости узлов, поэтому, продольные усилия в фермах определяются построением диаграммы Максвелла — Кремоны в узлах по рисунку 2.11.
Изгибающие моменты, возникающие в узлах, несколько снижают трещиностойкость в элементах фермы, что учитывается в расчетах трещиностойкости введением коэффициента gf=1,15.
Усилие в элементах фермы от единичных загружений сведены в таблицу 2.4
Таблица 2.4 — Усилия в элементах фермы от единичных нагрузок
| Элемент | Обозначение стержня по диаграмме | Усилия, кН, в элементах при загружении единичными силами F=1 |
| Верхний пояс | ||
| В1 | II-1 | 0 |
| В2 | III-2 | -11,3 |
| В3 | IV-5 | -12,5 |
| В4 | V-6 | -12,3 |
| В5 | VI-7 | -11 |
| Нижний пояс | ||
| Н1 | I-1 | 10,2 |
| Н2 | I-3 | 12,5 |
| Н3 | I-4 | 12,5 |
| H4 | I-7 | 11,5 |
| H5 | I-8 | 11,5 |
| Раскосы | ||
| Р1 | 2-3 | -1,8 |
| Р2 | 4-5 | 0,45 |
| Р3 | 6-7 | -0,78 |
| Р4 | 8-9 | 0,85 |
| Стойки | ||
| С1 | 1-2 | -1 |
| С2 | 3-4 | 0 |
| С3 | 5-6 | -0,3 |
| C4 | 7-8 | 0 |
| C5 | 9-9’ | -1,2 |
Готовые примеры учебных работ
Знаки усилий: “+” — при растяжении; “-” — при сжатии.
Усилия от нагрузок получаются умножением единичных усилий на значение узловых нагрузок F. Эти усилия определяются от нормативных и расчетных значений постоянной и снеговой нагрузок.
Результаты сведены в таблицу 2.5.
